پکینگ مدیا کلید عملکرد بهینه برج خنک کننده

چکیده : این مقاله به بررسی جامع و فنی پکینگ مدیا به عنوان حیاتی‌ترین جزء در تعیین عملکرد و راندمان برج خنک کننده می‌پردازد. محتوا با تشریح اصول بنیادی سرمایش تبخیری و نقش پکینگ در افزایش سطح تماس مؤثر برای بهینه‌سازی انتقال حرارت و جرم آغاز می‌شود. در ادامه، انواع اصلی پکینگ شامل مدل‌های فیلمی (Film Fill) برای آب‌های تمیز و پاششی (Splash Fill) برای آب‌های آلوده و سخت، به همراه مزایا، معایب و کاربردهای تخصصی هر یک به تفصیل مورد بحث قرار می‌گیرند. این راهنما همچنین فاکتورهای کلیدی در انتخاب پکینگ مناسب، از جمله کیفیت آب، دمای کاری، و توازن میان راندمان و افت فشار (که مستقیماً بر مصرف انرژی فن برج خنک کننده تأثیر دارد) را پوشش می‌دهد. در نهایت، با بررسی عوامل مؤثر بر قیمت و اهمیت قطعات مکمل مانند قطره گیر برج خنک کننده، یک دید کامل برای انتخاب آگاهانه و بهینه‌سازی کل سیستم خنک‌کاری ارائه می‌گردد.

در قلب فرآیندهای صنعتی، از تولید برق و پتروشیمی گرفته تا سیستم‌های تهویه مطبوع غول‌پیکر، یک چالش مشترک و حیاتی وجود دارد: دفع حرارت. آب، به دلیل ظرفیت گرمایی ویژه‌ی بالای خود، به عنوان اصلی‌ترین سیال برای جذب و انتقال این حرارت اضافی به کار می‌رود. اما چالش واقعی، خنک‌سازی این آب داغ به روشی کارآمد و اقتصادی برای استفاده مجدد در چرخه است. اینجاست که برج خنک کننده به عنوان یک جزء جدایی‌ناپذیر وارد میدان می‌شود. اما چیزی که عملکرد یک برج خنک کننده را از یک سیستم معمولی به یک واحد فوق‌العاده کارآمد تبدیل می‌کند، یک جزء مهندسی‌شده و هوشمندانه در درون آن است: پکینگ مدیا (Packing Media).

پکینگ مدیا، که گاهی به آن پرکننده یا واسطه انتقال نیز گفته می‌شود، صرفاً یک قطعه پلاستیکی یا فلزی ساده نیست؛ بلکه مغز متفکر و ریه‌های تپنده برج خنک کننده است. این قطعات با طراحی‌های پیچیده و مهندسی‌شده، وظیفه‌ای به ظاهر ساده اما در عمل بسیار حیاتی را بر عهده دارند: ایجاد حداکثر سطح تماس ممکن بین آب داغ ورودی و هوای خنک عبوری. بدون پکینگ مدیا، آب به سادگی از بالا به پایین سقوط کرده و فرصت کافی برای تبادل حرارت با هوا را پیدا نمی‌کند. اما با وجود پکینگ‌ها، این مسیر سقوط به یک سفر طولانی و پر پیچ‌وخم تبدیل می‌شود که طی آن، هر قطره آب مجبور به تعاملی طولانی و مؤثر با جریان هوا است.

پکینگ مدیا چگونه عمل می‌کند؟

برای درک عملکرد پکینگ مدیا، ابتدا باید فیزیک حاکم بر فرآیند خنک‌کاری در برج خنک کننده را بشناسیم. خنک‌سازی در این سیستم‌ها عمدتاً از طریق یک پدیده قدرتمند به نام سرمایش تبخیری (Evaporative Cooling) رخ می‌دهد. هنگامی که آب تبخیر می‌شود، انرژی (گرما) را از محیط اطراف خود جذب می‌کند تا از حالت مایع به گاز تغییر فاز دهد. این جذب انرژی، باعث کاهش دمای آب باقی‌مانده می‌شود. وظیفه اصلی پکینگ مدیا، به حداکثر رساندن همین فرآیند تبخیر است.

پکینگ مدیا این کار را از طریق یک اصل بنیادی انجام می‌دهد: افزایش سطح تماس مؤثر (Effective Surface Area). تصور کنید آب را در یک لوله خالی از بالا به پایین می‌ریزید. سطح تماس آب با هوای داخل لوله محدود به سطح مقطع جریان آب است. حال همان لوله را با هزاران شکل هندسی پیچیده پر کنید. آبی که اکنون از بالا ریخته می‌شود، دیگر به صورت یکپارچه سقوط نمی‌کند، بلکه روی این سطوح پخش شده و یک فیلم نازک (Thin Film) از آب را تشکیل می‌دهد. همزمان، هوایی که توسط فن برج خنک کننده از پایین به بالا (یا به صورت متقاطع) دمیده می‌شود، با این سطح گسترده و نازک آب در تماس قرار می‌گیرد. این سطح تماس عظیم، که توسط پکینگ‌ها ایجاد می‌شود، دو فرآیند حیاتی را به شدت تسریع می‌کند:

1. انتقال حرارت (Heat Transfer): گرمای آب بطور مستقیم به هوای خنک‌تر منتقل می‌شود.
2. انتقال جرم (Mass Transfer): مولکول‌های آب از سطح فیلم نازک جدا شده و تبخیر میشوند که این عامل اصلی خنک‌سازی است.

عملکرد یک برج خنک کننده با دو پارامتر کلیدی سنجیده می‌شود: “محدوده خنک‌کاری” (Cooling Range) که تفاوت دمای آب گرم ورودی و آب سرد خروجی است، و “دمای تقرب” (Approach Temperature) که تفاوت دمای آب سرد خروجی و دمای حباب تر (Wet-Bulb) هوای ورودی است. مدیا کولینگ تاور بطور مستقیم بر هر دوی این پارامترها تأثیر می‌گذارد. یک مدیا کولینگ تاور با راندمان بالا می‌تواند با افزایش انتقال حرارت، “محدوده” را افزایش دهد و با ایجاد تماس مؤثرتر، “دمای تقرب” را کاهش دهد که نشان‌دهنده نزدیکی عملکرد برج به شرایط ایده‌آل ترمودینامیکی است.

برای ارزیابی فنی یک پکینگ مدیا، پارامترهای زیر تعریف می‌شوند:

• سطح ویژه (Specific Surface Area): این مهم‌ترین مشخصه یک پکینگ است و به کل سطح در دسترس برای تماس در واحد حجم پکینگ (معمولاً با واحد m2/m3) اشاره دارد. هرچه سطح ویژه بالاتر باشد، پتانسیل انتقال حرارت و جرم بیشتر و در نتیجه راندمان برج بالاتر خواهد بود.

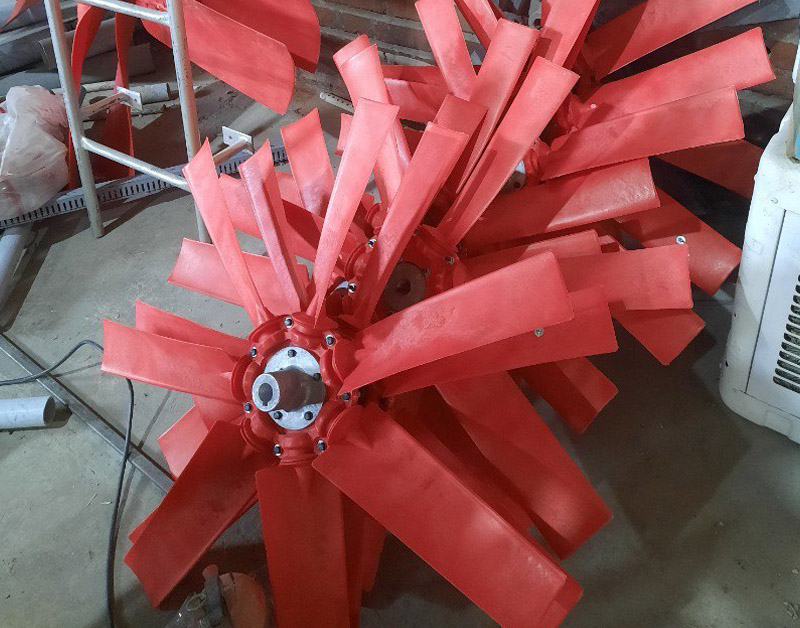

• فضای خالی (Void Fraction): این پارامتر نشان‌دهنده درصد حجمی از پکینگ است که خالی مانده و مسیر را برای عبور هوا و آب باز می‌گذارد. فضای خالی بالا به معنای افت فشار (Pressure Drop) کمتر در مسیر هوا است. افت فشار کمتر یعنی انرژی کمتری برای فن برج خنک کننده مصرف می‌شود که مستقیماً بر هزینه‌های عملیاتی تأثیر می‌گذارد. مهندسی پکینگ مدیا در واقع ایجاد یک توازن هوشمندانه بین دستیابی به حداکثر سطح ویژه و حفظ حداقل افت فشار است. نسبت بهینه جریان آب به هوا (L/G Ratio) نیز به شدت به این دو مشخصه وابسته است.

انواع پکینگ مدیا و کاربرد آنها

پکینگ‌ها براساس شکل هندسی، جنس و نحوه عملکرد به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند. انتخاب نوع نامناسب می‌تواند راندمان یک برج خنک کننده گران‌قیمت را به شدت کاهش دهد.

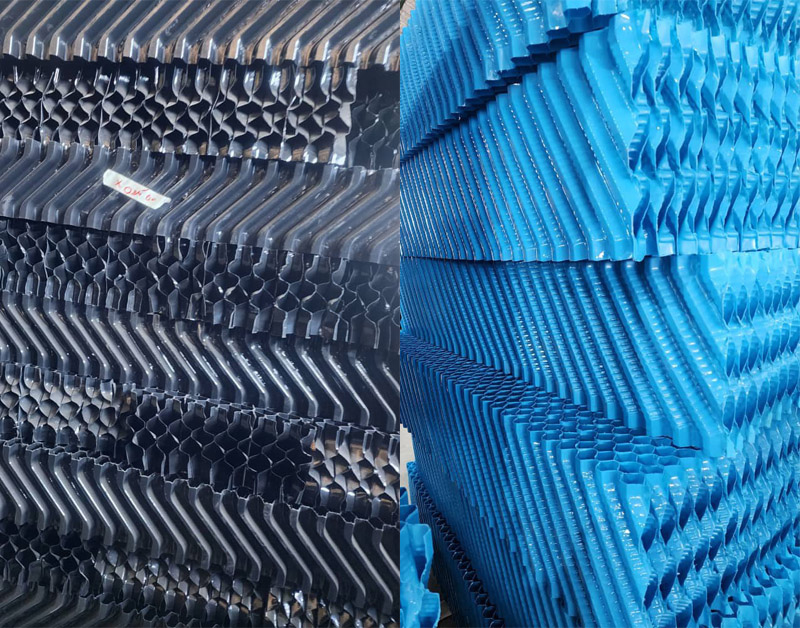

پکینگ‌ فیلمی (Film Fill Media)

این نوع پکینگ رایج‌ترین و کارآمدترین نوع برای اکثر کاربردهای صنعتی و تهویه مطبوع با آب تمیز است. پکینگ‌های فیلمی از ورق‌های نازک (معمولاً PVC یا PP) با الگوهای برجسته و موج‌دار ساخته شده‌اند که به صورت بلوک‌های منظم روی هم قرار می‌گیرند. طرح‌های موج‌دار به صورت متقاطع (Cross-Corrugated) طراحی می‌شوند تا آب ضمن حرکت به سمت پایین، به صورت جانبی نیز پخش شود و توزیع آن در تمام حجم پکینگ یکنواخت گردد. این عمل از ایجاد مسیرهای خشک جلوگیری کرده و کل سطح را فعال نگه می‌دارد.

• مزایا: دارای بالاترین سطح ویژه و در نتیجه بالاترین راندمان حرارتی هستند. ساختار منظم آنها توزیع یکنواخت آب و هوا را تضمین می‌کند.
• معایب: به دلیل داشتن کانال‌های عبوری باریک، به کیفیت آب بسیار حساس هستند. در صورت وجود املاح زیاد، رسوبات (Scale) و ذرات معلق، این کانال‌ها به سرعت مسدود شده (Fouling) و راندمان به شدت افت می‌کند.
• کاربردها: بهترین گزینه برای سیستم‌های مدار بسته، برج‌های خنک کننده در سیستم‌های تهویه مطبوع (HVAC) و فرآیندهای صنعتی که از آب با کیفیت و تصفیه‌شده استفاده می‌کنند.

پکینگ‌ پاششی یا آبشاری (Splash Fill Media)

این نوع پکینگ طراحی ساده‌تری دارد و از شبکه‌ها یا میله‌هایی تشکیل شده که به صورت استراتژیک در برج چیده می‌شوند. برخلاف پکینگ فیلمی که آب را به صورت یک لایه نازک هدایت می‌کند، پکینگ پاششی با ایجاد مانع در مسیر سقوط آب، آن را به قطرات ریز متعدد “متلاشی” یا “اسپلش” می‌کند. این قطرات ریز سطح تماس کلی را افزایش می‌دهند. مدل‌های مدرن مانند V-Bar یا پکینگ‌های شبکه‌ای (Grid Type) با بهینه‌سازی شکل آیرودینامیکی، سعی در افزایش زمان ماندگاری قطرات در هوا و بهبود راندمان دارند.

• مزایا: به دلیل طراحی باز و فواصل زیاد بین اجزا، مقاومت فوق‌العاده‌ای در برابر گرفتگی و رسوب دارند. این ویژگی آنها را به گزینه‌ای ایده‌آل برای کار با آب‌های آلوده، سخت و دارای ذرات معلق تبدیل می‌کند. همچنین افت فشار کمتری ایجاد می‌کنند.
• معایب: سطح ویژه و راندمان حرارتی آنها به مراتب کمتر از پکینگ‌های فیلمی است. برای دستیابی به یک میزان خنک‌کاری مشخص، به حجم بیشتری از پکینگ (و در نتیجه برج بزرگ‌تر) نیاز دارند.
• کاربردها: صنایع فولاد، سیمان، پتروشیمی و نیروگاه‌ها که در آنها کیفیت آب ورودی به برج خنک کننده پایین است.

پکینگ‌ ساختاریافته (Structured Packing)

این دسته، پیشرفته‌ترین و کارآمدترین نوع پکینگ‌ها هستند که بیشتر در برج‌های تقطیر و جذب شیمیایی کاربرد دارند تا برج‌های خنک کننده استاندارد. این پکینگ‌ها از ورقه‌های فلزی یا پلاستیکی بسیار نازک و سوراخ‌دار با الگوهای هندسی دقیق (مانند لانه زنبوری) ساخته می‌شوند. این ساختار منظم، بالاترین سطح ویژه ممکن را با کمترین افت فشار در مقایسه با پکینگ‌های نامنظم (Random Packing) فراهم می‌کند. به دلیل هزینه بسیار بالا و حساسیت شدید به گرفتگی، استفاده از آنها در برج‌های خنک کننده آبی بسیار نادر است.

فاکتور کلیدی در انتخاب پکینگ مدیای مناسب

انتخاب پکینگ مدیا یک تصمیم‌گیری تک‌بعدی نیست و نیازمند بررسی دقیق شرایط عملیاتی است. یک انتخاب اشتباه می‌تواند هزینه‌های انرژی را افزایش دهد، نیاز به تعمیر و نگهداری را چند برابر کند و در نهایت عملکرد کل سیستم را مختل سازد.

کیفیت آب (مهم‌ترین فاکتور):

• TDS (کل جامدات محلول): آب با TDS بالا تمایل زیادی به رسوب‌گذاری دارد. در این شرایط پکینگ‌های پاششی ارجح هستند.
• TSS (کل جامدات معلق): ذرات معلق مانند شن، گل و لای و محصولات خوردگی به راحتی کانال‌های باریک پکینگ فیلمی را مسدود می‌کنند.
• پتانسیل رشد بیولوژیکی: آب‌های گرم و سرشار از مواد مغذی، محیطی ایده‌آل برای رشد جلبک‌ها و باکتری‌ها هستند که می‌توانند به سرعت پکینگ را بپوشانند (Biofouling). پکینگ‌های پاششی برای این شرایط مقاوم‌ترند.

۲. دمای کاری برج خنک کننده: دمای آب ورودی به برج باید با حداکثر دمای قابل تحمل ماده سازنده پکینگ سازگار باشد. برای دماهای بالاتر از حد معمول (مثلاً بالای ۸۰ درجه سانتی‌گراد)، ممکن است نیاز به استفاده از مواد خاصی مانند CPVC یا حتی فلز باشد.

۳. اهداف عملکردی و اقتصادی: باید بین راندمان حرارتی و هزینه‌های عملیاتی توازن برقرار کرد. پکینگ‌های فیلمی با سطح ویژه بالا، راندمان خنک‌کاری فوق‌العاده‌ای دارند اما افت فشار بیشتری ایجاد می‌کنند که به معنای مصرف انرژی بالاتر توسط فن برج خنک کننده است. در مقابل، پکینگ‌های پاششی افت فشار کمتری دارند.

۴. ملاحظات نصب و نگهداری:

• پکینگ فیلمی: نصب آن به صورت بلوک‌های منظم و دقیق انجام می‌شود. برای نگهداری، نیاز به برنامه‌های منظم شستشوی شیمیایی یا فیزیکی برای جلوگیری از رسوب دارد.
• پکینگ پاششی: نصب آن ساده‌تر است و به صورت آویزان یا چیده شده روی ساپورت‌ها انجام می‌شود. نگهداری آن به مراتب آسان‌تر است و به دلیل مقاومت بالا در برابر گرفتگی، نیاز به تمیزکاری کمتری دارد.

۵. یکپارچگی سیستم: عملکرد بهینه یک برج خنک کننده تنها به پکینگ مدیا آن وابسته نیست. انتخاب پکینگ مناسب، فرآیند تبادل حرارت را بهینه می‌کند، اما این تعامل شدید هوا و آب می‌تواند باعث شود قطرات ریز آب توسط جریان هوا به بیرون از برج پرتاب شوند. این پدیده که به آن “رانش” (Drift) گفته می‌شود، نه تنها باعث هدررفت آب و مواد شیمیایی محلول در آن می‌شود، بلکه می‌تواند مشکلات زیست‌محیطی نیز ایجاد کند. برای تکمیل چرخه راندمان، نصب یک قطره گیر برج خنک کننده (Cooling tower drip catcher) با طراحی مهندسی در بالای پکینگ‌ها و سیستم توزیع آب، امری حیاتی است. این قطعه با تغییر ناگهانی جهت جریان هوا، قطرات آب را به دام انداخته و به داخل برج بازمی‌گرداند.

عوامل موثر بر قیمت پکینگ مدیا

جنس پکینگ (Material):

• پلی‌پروپیلن (PP) استاندارد: به عنوان ماده پایه، کمترین قیمت را دارد.
• پلی‌وینیل کلراید (PVC): معمولاً کمی گران‌تر از PP است.
• PP یا CPVC دما بالا: به دلیل افزودنی‌های خاص یا فرآیند پلیمریزاسیون متفاوت، قیمت بالاتری دارند.
• فولاد ضد زنگ و فلزات دیگر: به دلیل هزینه بالای مواد اولیه و فرآیند ساخت پیچیده‌تر، قیمت آنها به مراتب بالاتر از انواع پلاستیکی است.
• سرامیک و مواد خاص: گران‌ترین گزینه‌ها هستند که فقط در کاربردهای بسیار خاص صنعتی استفاده می‌شوند.

نوع و پیچیدگی طراحی:

• پکینگ پاششی: به دلیل سادگی قالب و فرآیند تولید، عموماً ارزان‌تر از پکینگ‌های فیلمی هستند.
• پکینگ فیلمی: طرح‌های پیچیده‌تر با سطح ویژه بالاتر نیازمند قالب‌های دقیق‌تر و گران‌تر هستند و بنابراین قیمت بالاتری دارند. ضخامت ورق‌های PVC یا PP نیز مستقیماً بر قیمت تأثیر می‌گذارد.

۳. حجم سفارش: مانند هر محصول صنعتی دیگری، قیمت پکینگ مدیا نیز تابع حجم خرید است. سفارش‌های بزرگ‌تر (بر حسب متر مکعب) معمولاً قیمت واحد پایین‌تری دارند.

۴. برند و کیفیت ساخت: تولیدکنندگان معتبر که از مواد اولیه مرغوب (Virgin Material) به جای مواد بازیافتی استفاده می‌کنند، کنترل کیفیت دقیقی بر ابعاد و ضخامت محصول دارند و عملکرد حرارتی پکینگ خود را تضمین می‌کنند، طبیعتاً قیمت بالاتری نسبت به تولیدکنندگان نامعتبر دارند. سرمایه‌گذاری روی یک برند باکیفیت، در بلندمدت با افزایش طول عمر پکینگ و کاهش هزینه‌های نگهداری و تعویض، کاملاً اقتصادی و به‌صرفه خواهد بود.

پکینگ و تجهیزات کولینگ تاور رهاب سازه

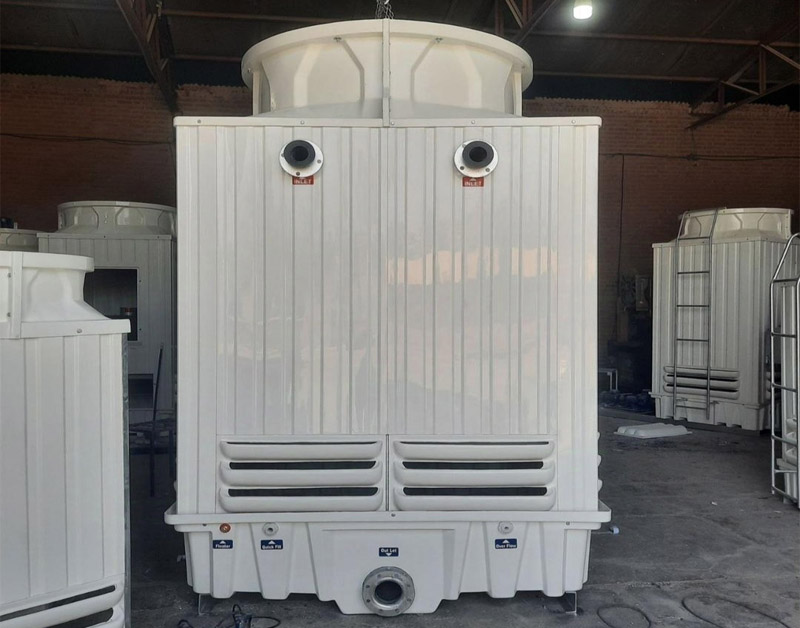

در اینجاست که همکاری با یک تأمین‌کننده و مشاور متخصص و معتبر اهمیت پیدا می‌کند. مجموعه رهاب سازه با تکیه بر دانش فنی روز و سال‌ها تجربه در زمینه طراحی و تولید تجهیزات فرآیندی، با درک عمیق از این پیچیدگی‌ها، آماده ارائه راه‌حل‌های بهینه است. ما در رهاب سازه طیف گسترده‌ای از انواع پکینگ مدیا با کیفیت بالا، شامل مدل‌های فیلمی و پاششی، را برای انطباق با هر نوع کیفیت آب و نیاز عملیاتی عرضه می‌کنیم. علاوه بر این، تخصص ما شامل ارائه راه‌حل‌های یکپارچه از جمله طراحی و ساخت انواع برج خنک کننده متناسب با نیاز دقیق پروژه و تأمین تمامی قطعات حیاتی آن مانند قطره گیر برج خنک کننده و فن برج خنک کننده با بالاترین راندمان می‌شود.
