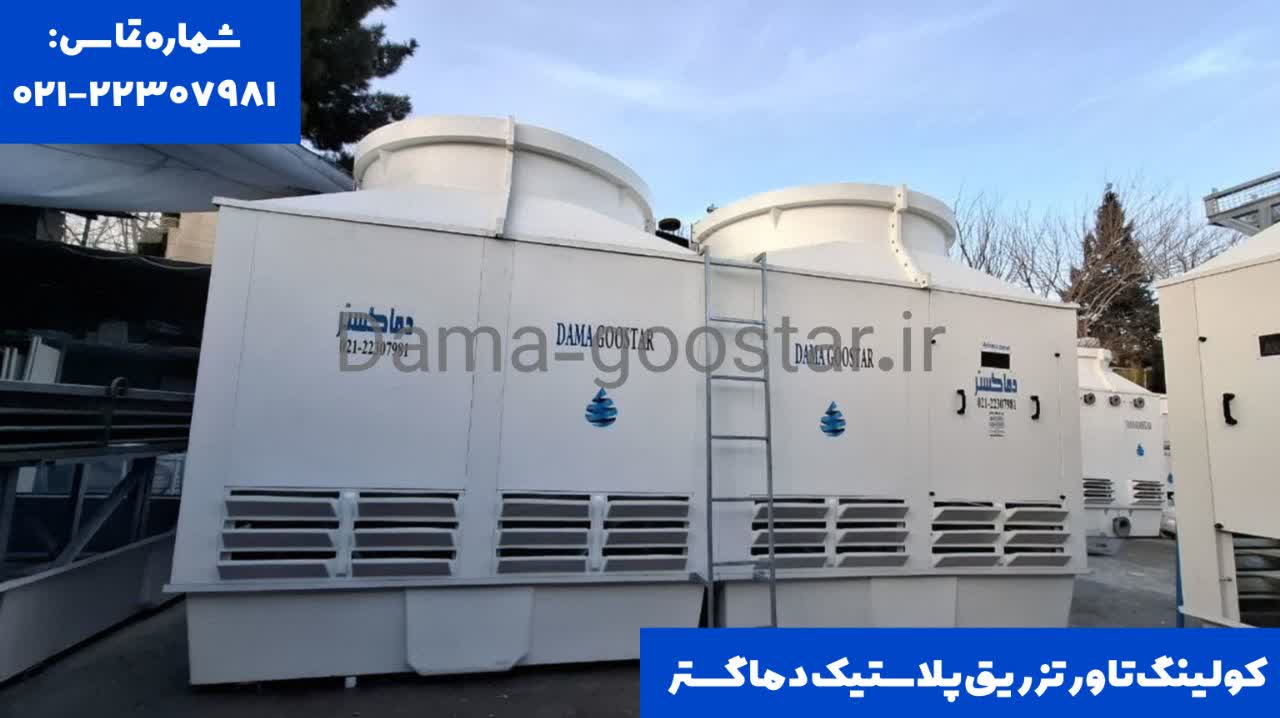

برج خنک ‌کننده در صنعت تزریق پلاستیک (Cooling Tower) یکی از حیاتی ‌ترین اجزای سیستم تولید به حساب می آید زیرا نقش اصلی را در کنترل و دفع حرارت ناشی از عملکرد دستگاه ‌های تزریق و قالب ‌ها بر عهده دارد. در فرآیند شکل ‌دهی پلاستیک تجهیزات صنعتی در اثر ذوب و تزریق مواد گرمای زیادی تولید می‌کنند. اگر این گرما به ‌موقع و به‌ طور مؤثر دفع نشود موجب افت کیفیت محصول، افزایش زمان تولید و حتی آسیب به ماشین ‌آلات خواهد شد. برج خنک ‌کننده با گردش مداوم آب و کاهش دمای آن از طریق تبخیر محیطی پایدار از نظر حرارت ایجاد می‌کند. همچنین سبب بهبود راندمان کاری، افزایش طول عمر قالب ‌ها و کاهش مصرف انرژی در خطوط تولید پلاستیک می‌گردد.

استفاده از برج خنک ‌کننده در واحدهای تولیدی تزریق پلاستیک دمای قالب‌ ها و دستگاه‌ ها را در محدوده مطلوب باقی نگه می‌دارد. در نتیجه فرایند تولید با ثبات بیشتری انجام می‌گیرد. تقریباً در تمامی کارخانه ‌های بزرگ و متوسط تولید محصولات پلاستیکی برج خنک ‌کننده بخش جدایی ‌ناپذیر سیستم تأسیسات صنعتی به شمار می‌رود. در صفحات آینده موضوع برج خنک‌ کننده در صنعت تزریق پلاستیک را به طور مفصل باز کرده و عملکرد و جنبه‌ های مثبت و منفی آن را شرح می‌دهیم.

نقش سیستم خنک ‌کاری در فرآیند تزریق پلاستیک چیست؟

فرآیند تزریق پلاستیک شامل مراحل ذوب مواد، تزریق مذاب به داخل قالب، خنک شدن و در نهایت خروج قطعه از قالب است. در این فرآیند مرحله خنک شدن قالب اهمیت بسیار زیادی دارد. چون بخش قابل توجهی از زمان سیکل تولید به این مرحله اختصاص دارد. هرچه سیستم خنک ‌کاری کارآمدتر باشد قالب سریعتر خنک می‌شود و زمان چرخه تولید کاهش پیدا می‌کند. برج خنک‌ کننده در این مرحله با تأمین آب خنک برای سیستم گردش آب قالب دمای آن را در سطح مناسبی نگه می‌دارد.

اگر دمای قالب بیش از حد بالا بماند مشکلاتی مانند تغییر ابعاد قطعه، تاب برداشتن محصول، ایجاد حباب یا نقص‌ های سطحی در قطعه ایجاد می‌شود. از طرف دیگر خنک ‌کاری بیش از حد نیز شاید باعث ایجاد تنش ‌های داخلی در قطعه شود. بنابراین تنظیم دقیق دمای آب خنک ‌کننده اهمیت زیادی دارد. برج خنک‌ کننده با حفظ دمای پایدار آب در سیستم گردش به تولید قطعات با کیفیت یکنواخت کمک می‌کند و باعث کاهش ضایعات تولید می‌شود.

نحوه عملکرد برج خنک ‌کننده تزریق پلاستیک

برج خنک ‌کننده بر اساس اصل تبخیر آب عمل می‌کند. در این سیستم آب گرم که از تجهیزات صنعتی یا قالب ‌های تزریق پلاستیک بازگشته وارد برج خنک ‌کننده می‌شود. این آب از طریق نازل ‌ها بر روی سطوح پرکننده یا پکینگ می‌پاشد. در همین زمان جریان هوا به وسیله فن‌ های نصب ‌شده در کولینگ تاور ایجاد می‌شود و از میان آب عبور می‌کند. تماس آب و هوا بخشی از آب تبخیر کرده و گرمای نهان تبخیر از آب باقی ‌مانده گرفته شود. در نتیجه دمای آب کاهش پیدا می‌کند.

پس از این فرآیند آب خنک ‌شده در حوضچه پایین برج خنک کننده جمع ‌می‌شود. سپس مجدداً توسط پمپ ‌ها به سمت دستگاه‌ های تزریق پلاستیک و قالب‌ ها هدایت می‌گردد. این چرخه به طور مداوم تکرار شده و دمای سیستم را در محدوده مطلوب باقی نگه می‌دارد. عملکرد صحیح برج خنک‌ کننده به عواملی مانند طراحی مناسب، ظرفیت کافی، شرایط آب ‌و هوایی محیط و نگهداری منظم بستگی دارد.

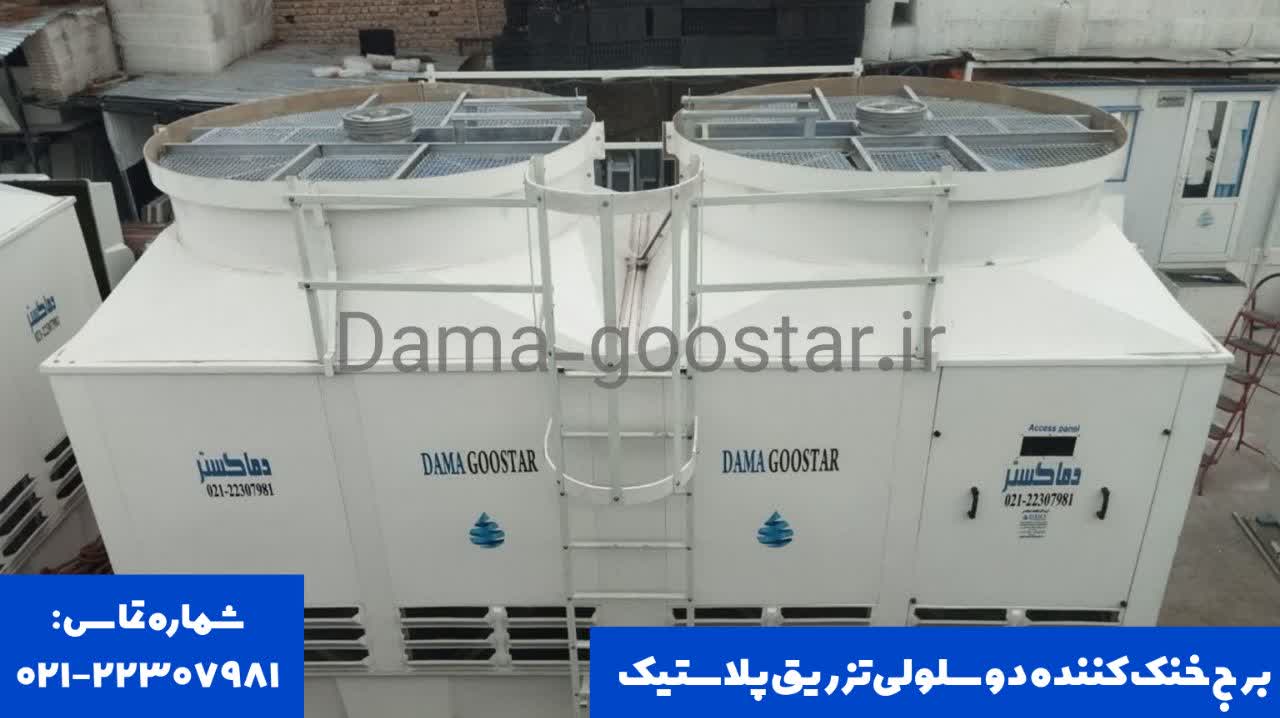

اجزای اصلی برج خنک ‌کننده تزریق پلاستیک

برج خنک ‌کننده تزریق پلاستیک از اجزای مختلفی تشکیل شده است. هرکدام از اجزای کولینگ تاور نقش مهمی در عملکرد صحیح سیستم دارند.

الف) بدنه برج خنک کننده:

بدنه کولینگ تاور دستگاه تزریق پلاستیک ساختار اصلی دستگاه را تشکیل می‌دهد. تمامی قطعات درون برج خنک کننده نصب می‌شوند. اصولاً بدنه برج خنک کننده را از جنس فایبرگلاس، فلز گالوانیزه یا بتن می‌سازند. علت این امر مقاومت این مواد در برابر رطوبت، خوردگی و شرایط محیطی می‌باشد. در بسیاری از صنایع از بدنه فایبرگلاس استفاده می‌شود. چرا که وزن کمتر و مقاومت بیشتری در برابر زنگ ‌زدگی دارد.

ب) فن یا پروانه:

یکی از مهمترین اجزای آن فن یا پروانه است. فن جریان هوا را در داخل برج خنک کننده ایجاد می‌کند. جریان هوا برای تبخیر آب و انتقال گرما ضروریست. معمولاً فن ‌ها توسط الکتروموتورهای قدرتمند به حرکت درمی‌آیند. بسته به نوع برج خنک کننده در قسمت بالایی یا کناری نصب می‌شوند.

پ) پکینگ یا مدیا:

یکی دیگر از اجزای کلیدی برج خنک ‌کننده پکینگ یا مدیا است. پکینگ ‌ها سطح تماس بین آب و هوا را افزایش می‌دهند. یعنی فرآیند تبخیر را با کارایی بیشتری انجام می‌دهند. متریال پکینگ‌ ها از PVC یا پلی ‌پروپیلن است. این ماده در برابر رطوبت و مواد شیمیایی مقاومت بالایی دارند.

ت) نازل ها:

نازل ‌های پخش ‌کننده آب گرم را به صورت یکنواخت بر روی سطح پکینگ‌ ها توزیع می‌کنند. پاشش آب به منظور افزایش تماس مستقیم و حداکثری بین آب و هوا انجام می‌گیرد. زیرا هرچه سطح تماس آب و هوا بیشتر باشد فرآیند خنک ‌سازی به طور مؤثرتری انجام می‌گردد. توزیع یکنواخت آب همچنین از ایجاد نقاط خشک و کاهش راندمان خنک ‌کاری جلوگیری می‌کند. در نتیجه سیستم کارایی بهتر و بهره‌ وری بالا‌تری خواهد داشت.

ث) قطره ‌گیرها:

قطره ‌گیرهای برج خنک ‌کننده در مسیر خروج جریان هوا نصب می‌شوند. وظیفه قطره ‌گیر جلوگیری از خروج قطرات ریز آب همراه با هواست. قطره ‌گیر با تغییر مسیر جریان هوا قطرات آب را جدا کرده و دوباره به داخل برج خنک کننده برمی‌گردانند. استفاده از قطره‌ گیر باعث کاهش هدررفت آب، افزایش بهره‌ وری سیستم و جلوگیری از ایجاد رطوبت یا پاشش آب در محیط اطراف کولینگ تاور می‌شود.

ج) لوور یا دریچه ورودی هوا:

لوورها در بخش ورودی هوا نصب می‌شوند و وظیفه اصلی آن‌ ها هدایت جریان هوا به داخل برج خنک‌ کننده است. لوورها علاوه بر سامان ‌دهی مسیر ورود هوا، از ورود ذرات درشت، آشغال ‌ها و برگ ‌ها به داخل سیستم جلوگیری می‌کنند. همچنین مانع پاشش یا خروج قطرات آب به بیرون شده و به حفظ راندمان، کاهش هدررفت آب و جلوگیری از آلودگی محیط اطراف کمک می‌کنند.

چ) الکتروموتور:

الکتروموتور نیروی لازم برای چرخش فن را تأمین می‌کند. قدرت الکتروموتور با توجه به ظرفیت برج خنک ‌کننده انتخاب می‌گردد. عملکرد صحیح الکتروموتور تأثیر مستقیمی بر میزان جریان هوا و راندمان خنک‌ کاری دارد.

ه) پمپ:

پمپ در برج خنک ‌کننده آب گرم بازگشتی از دستگاه‌ های تزریق پلاستیک را با فشار مناسب به نازل ‌ها در بالای کولینگ تاور منتقل می‌کند. پمپ با ایجاد جریان مداوم در سیکل بسته گردش آب خنک ‌شده در حوضچه را به سمت قالب ‌ها و ماشین ‌آلات تضمین می‌نماید.

خ) حوضچه آب سرد:

در قسمت پایین برج خنک ‌کننده حوضچه آب سرد قرار دارد. وظیفه آن جمع ‌آوری آب خنک ‌شده پس از عبور از پکینگ هاست. آب در حوضچه ذخیره شده و سپس توسط پمپ ‌ها دوباره به سمت تجهیزات صنعتی، دستگاه‌ های تزریق یا قالب ‌ها هدایت می‌شود. به این ترتیب آب در یک چرخه پیوسته در سیستم گردش کرده و فرآیند خنک ‌کاری به طور مداوم ادامه پیدا می‌کند.

د) آب پخش کن:

وظیفه حیاتی آب ‌پخش ‌کن (اسپرینکلر) در برج خنک‌ کننده توزیع یکنواخت آب گرم ورودی بر روی کل سطح پکینگ ‌هاست. این فرآیند با چرخش بازوها یا استفاده از نازل ‌های ثابت صورت می‌گیرد تا تمام سطوح واسطه حرارتی به ‌طور کامل مرطوب شوند. پخش یکنواخت آب علاوه بر جلوگیری از ایجاد “نقاط خشک” که مانع از تبادل حرارت بهینه می‌شوند از پدیده کانالیزه شدن آب (عبور آب از مسیرهای خاص و کاهش زمان تماس با هوا) جلوگیری می‌کند. در نتیجه با افزایش سطح تماس مفید بین جریان آب و هوا راندمان کلی سیستم ارتقا می‌یابد. همچنین برج خنک کننده با حداکثر توان برودتی خود به تبادل حرارت می‌پردازد. این امر در آخر باعث کاهش چشمگیر مصرف انرژی و افزایش طول عمر قطعات داخلی سیستم می‌شود.

ذ) فلنچ:

فلنچ از قطعات مهم در اتصال اجزای برج خنک ‌کننده به شمار می‌رود. معمولاً فلنچ به شکل دایره ‌ای یا مربعی ساخته شده و برای اتصال بخش ‌های مختلف لوله‌کشی مانند ورودی و خروجی آب یا اتصال پمپ به برج استفاده می‌شود. فلنچ ‌ها با استفاده از پیچ و مهره و به کمک واشر آب‌ بندی به هم متصل می‌شوند تا از نشتی جلوگیری شود. استفاده از فلنچ نصب، جدا سازی و تعمیرات سیستم لوله ‌کشی را آسان ‌تر می‌کند.

انواع برج خنک‌ کننده در صنعت تزریق پلاستیک

در صنعت تزریق پلاستیک از انواع مختلف برج ‌های خنک ‌کننده استفاده می‌شود. انتخاب آن ‌ها به ظرفیت تولید، شرایط محیطی و نوع تجهیزات بستگی دارد. یکی از رایج ‌ترین انواع آن برج خنک‌ کننده مدار باز است. در برج خنک‌ کننده مدار باز آب مستقیماً با هوا تماس پیدا می‌کند و بخشی از آن تبخیر می‌شود. برج های خنک‌ کننده مدار باز به دلیل سادگی ساختار و راندمان بالا در بسیاری از کارخانه ‌های پلاستیک مورد استفاده قرار می‌گیرند.

نوع دیگر برج خنک‌ کننده، برج مدار بسته است. در برج خنک‌ کننده مدار بسته آب یا سیال خنک‌ شونده درون کویل ‌های فلزی جریان دارد و بدون تماس مستقیم با هوا خنک می‌شود. این سیستم برای کاربردهایی که نیاز به آب تمیز دارند یا احتمال آلودگی وجود دارد مناسب است.

همچنین برج ‌های خنک ‌کننده هیبریدی نیز وجود دارند. برج خنک‌ کننده هیبریدی ترکیبی از سیستم مدار باز و مدار بسته بوده و در برخی کاربردهای صنعتی خاص به کار می‌روند.

انتخاب نوع مناسب برج خنک‌ کننده برای کارخانه تزریق پلاستیک اهمیت زیادی دارد. چون انتخاب نادرست منجر به کاهش کارایی سیستم، افزایش مصرف انرژی و هزینه ‌های نگهداری خواهد شد.

مزایای استفاده از کولینگ تاور در کارخانه‌ های تزریق پلاستیک

بهره گیری از برج خنک ‌کننده در واحدهای تولیدی پلاستیک مزایای زیادی دارد. یکی از مهمترین مزایای آن افزایش کیفیت محصولات می‌باشد. هنگامی که دمای قالب‌ ها و دستگاه‌ ها به طور دقیق کنترل شود قطعات تولیدی دارای ابعاد دقیقتر و سطح یکنواخت‌تری خواهند بود. این موضوع به ویژه در تولید قطعات حساس صنعتی اهمیت بسیاری دارد.

یکی دیگر از مزایای برج خنک‌ کننده کاهش زمان سیکل تولید است. خنک شدن سریع‌تر قالب‌ ها باعث می‌شود قطعه سریع‌تر از قالب خارج شود و دستگاه آماده تزریق بعدی شود. این امر در نهایت سبب افزایش ظرفیت تولید کارخانه می‌شود. به کارگیری برج خنک ‌کننده باعث کاهش مصرف آب در مقایسه با سیستم ‌های خنک ‌کاری یک ‌بار مصرف می‌شود. زیرا آب در یک چرخه بسته به طور مداوم مورد استفاده قرار می‌گیرد.

برج خنک‌ کننده از نظر اقتصادی نیز سبب کاهش هزینه‌ های عملیاتی می‌گردد. کاهش استهلاک تجهیزات، کاهش خرابی قالب ‌ها و افزایش عمر مفید دستگاه ‌ها از جمله مزایای مهم کولینگ تاور به شمار می‌رود. به همین خاطر بسیاری از کارخانه ‌ها سرمایه ‌گذاری در سیستم‌ های خنک‌ کاری کارآمد را به عنوان یک اقدام استراتژیک در نظر می‌گیرند.

روش محاسبه ظرفیت برج خنک ‌کننده برای دستگاه تزریق پلاستیک

برای انتخاب صحیح برج خنک ‌کننده مناسب واحد تزریق پلاستیک دانستن ظرفیت مورد نیاز آن بسیار اهمیت دارد. عموماً ظرفیت برج‌ های خنک ‌کننده را با واحدهایی مانند “تن تبرید” می‌سنجند. تن تبرید استاندارد رایج در این صنعت است. ساده‌ ترین شیوه تخمین ظرفیت مناسب رجوع به دفترچه راهنمای دستگاه یا کاتالوگ فنی آن می‌باشد. در این اسناد اعداد مربوط به “دبی آب سرد در گردش” برای هر یک از بخش ‌های قالب و سیستم روغن دستگاه قید شده اند. بر اساس یکی از روش ‌های متداول به ازای هر ۲ گالن بر دقیقه (gpm) از آب در گردش به حدود یک تن تبرید ظرفیت سرمایشی برج خنک ‌کننده نیاز خواهید داشت. به عنوان نمونه اگر دستگاه شما دارای ۳۰ gpm دبی آب در گردش باشد کولینگ تاور ۱۵ تنی پاسخگوی آن خواهد بود.

علاوه بر این یک روش تجربی و مهندسی نیز در بین متخصصان این حوزه رایج است. برخی تأمین‌ کنندگان از جمله شرکت ‌های معتبر صنعتی توصیه می‌کنند که برای دستگاه ‌های تزریق روغنی به ‌طور متوسط باید برای هر تن ظرفیت دستگاه حدود یک‌ چهارم آن را به‌ عنوان ظرفیت سامانه سرمایش برج در نظر گرفت. این عدد بر اساس تجربه ‌های متعدد در پروژه ‌های اجرایی به دست آمده. با این حال چنانچه به برآورد دقیقتر و تخصصی نیاز دارید مشاوره با کارشناسان فنی یا ارتباط با شرکت‌ های تخصصی پیشنهاد می‌شود تا پارامترهای مؤثر مانند شرایط آب ‌و هوایی، نوع سیال و خواص حرارتی دستگاه به‌ درستی لحاظ گردد.

نقش طراحی مهندسی برج خنک ‌کننده در کاهش مصرف انرژی کارخانه ‌ها

طراحی مهندسی و اصولی برج خنک ‌کننده فراتر از انتخاب ظرفیت حرارتی ساده است. طراحی اصولی شامل بهینه‌ سازی آیرودینامیک فن ‌ها، انتخاب متریال با ضریب انتقال حرارت بالا و استفاده از الکتروموتورهای با راندمان بالا می‌شود. استفاده از درایوهای فرکانس متغیر (VFD) در طراحی ‌های نوین اجازه می‌دهد تا دور فن بر اساس دمای واقعی آب و شرایط محیطی تنظیم شود. این امر مصرف برق را به ‌شدت کاهش می‌دهد. طراحی دقیق سیستم توزیع آب و استفاده از قطره ‌گیرهای پیشرفته با کاهش تبخیر بی ‌رویه و هدررفت آب هزینه ‌های جاری کارخانه را بهینه ‌سازی خواهد کرد. پس نقش مؤثری در کاهش رد پای کربن و پایداری منابع انرژی ایفا می‌کند.

بررسی رابطه زمان خنک ‌کاری و سرعت تولید در دستگاه ‌های تزریق پلاستیک

زمان خنک ‌کاری بیشترین بخش از سیکل تولید (معمولاً بین ۶۰ تا ۸۰ درصد) در فرآیند تزریق پلاستیک را به خود اختصاص می‌دهد. بنابراین هرچه سیستم خنک ‌کاری کارآمدتر باشد زمان انجماد قطعه در داخل قالب کاهش یافته و سرعت تولید مستقیماً افزایش می‌یابد. مدیریت دقیق دمای آب ورودی توسط برج خنک ‌کننده باعث کوتاهی سیکل ‌های تولید و ایجاد خنک ‌کاری یکنواخت می‌گردد. حتی مانع از تغییر شکل یا تابیدگی قطعات شده و نرخ ضایعات را به حداقل می‌رساند. در نهایت منجر به سود آوری بیشتر واحد صنعتی می‌گردد.

نگهداری و سرویس برج خنک‌ کننده تزریق پلاستیک

جهت عملکرد خوب برج خنک‌ کننده نگهداری و سرویس منظم آن ضروریست. یکی از مهمترین اقدامات در این زمینه کنترل کیفیت آب در سیستم است. آب مورد استفاده در برج خنک ‌کننده شاید حاوی املاح معدنی باشد. پس با گذشت زمان باعث تشکیل رسوب در پکینگ‌ ها، لوله‌ ها و تجهیزات خواهد شد. وجود رسوبات در تجهیزات جریان آب را کاهش داده و راندمان سیستم را پایین می‌آورد.

عمدتاً به منظور جلوگیری از این مشکل از مواد شیمیایی ضد رسوب و ضد جلبک استفاده می‌گردد. همینطور باید پکینگ ‌ها و نازل ‌ها به صورت دوره‌ ای بررسی و در صورت نیاز تمیز یا تعویض شوند. فن ‌ها و الکتروموتورها نیز باید به طور منظم سرویس شوند تا از عملکرد صحیح آن ‌ها اطمینان حاصل گردد.

تمیز کاری حوضچه آب سرد و بررسی قطره‌ گیرها از دیگر اقدامات مهم در نگهداری برج خنک ‌کننده است. تجمع آلودگی ‌ها در حوضچه باعث رشد باکتری ‌ها و کاهش کیفیت آب خواهد شد. نگهداری مناسب نه تنها عملکرد برج خنک کننده را بهبود می‌بخشد بلکه از خرابی ‌های پرهزینه نیز جلوگیری می‌نماید.

عوامل مؤثر در انتخاب برج خنک‌ کننده مناسب

انتخاب برج خنک‌ کننده مناسب برای یک کارخانه تزریق پلاستیک نیازمند بررسی چندین عامل مهم می‌باشد. یکی از این عوامل ظرفیت حرارتی سیستم است. باید مشخص شود که دستگاه‌ های تزریق و قالب‌ ها چه مقدار گرما تولید می‌کنند تا برج خنک ‌کننده با ظرفیت مناسب انتخاب شود. اگر ظرفیت برج کمتر از نیاز واقعی باشد سیستم خنک‌ کاری قادر به دفع کامل گرما نخواهد بود.

شرایط آب ‌و هوایی محل نصب نیز خیلی اهمیت دارد. دمای محیط، رطوبت نسبی و سرعت باد بر عملکرد برج خنک ‌کننده تأثیر می‌گذارند. در مناطقی با رطوبت بالا راندمان تبخیر کاهش می‌یابد. شاید احتیاج به طراحی خاصی برای کولینگ تاور داشته باشند.

فضای نصب، میزان مصرف انرژی، هزینه اولیه و هزینه ‌های نگهداری از دیگر عوامل مهم در انتخاب برج خنک ‌کننده هستند. به علاوه کیفیت ساخت و استفاده از مواد مقاوم در برابر خوردگی و شرایط محیطی تأثیر زیادی بر عمر مفید کولینگ تاور دارد.

قیمت برج خنک ‌کننده تزریق پلاستیک

قیمت برج خنک ‌کننده به چند عامل بستگی دارد و معمولاً عدد ثابتی ندارد. مهمترین عوامل تعیین‌ کننده قیمت شامل ظرفیت برج (تناژ تبرید)، نوع برج خنک ‌کننده (مدار باز یا مدار بسته)، جنس بدنه مانند فایبرگلاس یا فلزی، نوع فن و کیفیت پکینگ ‌هاست. عمدتاً در بازار ایران برج‌ های خنک ‌کننده کوچک مناسب کارگاه‌ های تزریق پلاستیک از حدود ۸۰ تا ۱۵۰ میلیون تومان شروع می‌شوند. در حالی که مدل ‌های صنعتی با ظرفیت بالاتر ۲۰۰ میلیون تا چند صد میلیون تومان قیمت دارند.

برای دریافت قیمت برج خنک کننده دستگاه تزریق پلاستیک از دماگستر باید ظرفیت مورد نیاز سیستم خنک ‌کاری، تعداد دستگاه‌ های تزریق پلاستیک، دمای آب ورودی و خروجی و شرایط محیطی کارخانه مشخص شود تا شرکت بتواند مدل مناسب را پیشنهاد دهد و قیمت نهایی را اعلام کند.
