چرا استاندارد ASTM D36 حیاتی است؟

یکی از حساس‌ترین آزمایش‌ها در کنترل کیفیت قیر، تعیین نقطه نرمی یا همان دمایی است که قیر در آن از حالت جامد به حالت نرم و روان درمی‌آید. این آزمایش که با نام تست نرمی قیر شناخته می‌شود، مستقیماً رفتار قیر را در دماهای بالا پیش‌بینی می‌کند و مشخص می‌کند که روسازی آسفالتی در تابستان‌های گرم ایران تا چه حد در برابر شیارشدگی (Rut Resistance) مقاوم خواهد بود.

در استاندارد ملی ایران و همچنین استانداردهای بین‌المللی، روش مرجع این آزمایش استاندارد ASTM D36 است که با دستگاهی به نام «دستگاه حلقه و گوی» یا «دستگاه نقطه نرمی قیر» انجام می‌شود. این روش بیش از یک قرن است که به عنوان دقیق‌ترین و تکرارپذیرترین روش برای تعیین نقطه نرمی قیرهای نفتی پذیرفته شده است.

چرا دقت این آزمایش این‌قدر حیاتی است؟

چند سال پیش در یکی از پروژه‌های بزرگ آزادراهی جنوب کشور، پیمانکار به دلیل استفاده از دستگاه نقطه نرمی قدیمی و غیراستاندارد، نتایج آزمایش را حدود ۳ تا ۴ درجه بالاتر از مقدار واقعی گزارش کرد. قیر تحویلی با درجه نرمی ظاهری ۵۰/۶۰ تأیید شد، اما در عمل درجه نرمی واقعی آن نزدیک به ۶۵ بود. نتیجه؟ کمتر از یک سال بعد، در گرمای ۵۰ درجه خوزستان، روسازی دچار شیارهای عمیق شد و هزینه بازسازی چندین میلیارد تومان به پروژه تحمیل گردید.

این تجربه و صدها تجربه مشابه در آزمایشگاه‌های خاک و آسفالت، پژوهشگاه‌های نفت و شرکت‌های پالایشگاهی نشان داد که حتی نیم درجه اختلاف در اندازه‌گیری نقطه نرمی می‌تواند تفاوت بین یک روسازی ماندگار و یک روسازی شکست‌خورده باشد.

دستگاه نقطه نرمی قیر چگونه کار می‌کند؟

روش کار بسیار ساده اما بسیار دقیق است. دو حلقه برنجی استاندارد با ابعاد دقیق پر از قیر می‌شوند و گوی‌های فولادی با وزن و قطر مشخص روی نمونه قرار می‌گیرند. مجموعه داخل ظرف آب یا گلیسیرین قرار گرفته و با سرعت گرم شدن ثابت ۵ درجه در دقیقه حرارت داده می‌شود. لحظه‌ای که گوی‌ها به صفحه زیرین می‌رسند و نمونه کاملاً نرم می‌شود، دمای حمام ثبت می‌گردد.

میانگین دو نمونه، نقطه نرمی قیر را نشان می‌دهد.این سادگی ظاهری باعث شده خیلی‌ها فکر کنند هر دستگاهی که دو حلقه و دو گوی دارد کافی است، اما واقعیت این است که رعایت دقیق تمام جزئیات مندرج در استاندارد ASTM D36 تنها در دستگاه‌های ساخته‌شده با دانش فنی بالا ممکن است.

نکات کلیدی که اکثر دستگاه‌های معمولی رعایت نمی‌کنند

• جنس و تلرانس دقیق حلقه‌ها و صفحه زیرین (باید کاملاً مطابق استاندارد باشد تا نمونه به شکل صحیح پخش شود)
• وزن و قطر گوی‌ها با دقت ۰٫۰۱ گرم و ۰٫۰۱ میلی‌متر
• همزن مغناطیسی یا مکانیکی که دمای تمام نقاط حمام را کاملاً یکنواخت نگه دارد (تفاوت دما در نقاط مختلف ظرف نباید بیش از ۰٫۲ درجه باشد)
• سرعت گرم شدن دقیقاً ۵ ± ۰٫۵ درجه در دقیقه
• سنسور دمایی با دقت ۰٫۱ درجه و کالیبراسیون معتبر

وقتی حتی یکی از این موارد رعایت نشود، نتیجه آزمایش می‌تواند تا چند درجه خطا داشته باشد و این خطا مستقیماً به کیفیت جاده یا ایزوگام نهایی منتقل می‌شود.

تجربه آزمایشگاه‌های مرجع کشور

در سال‌های اخیر، بسیاری از آزمایشگاه‌های همکار سازمان استاندارد، آزمایشگاه‌های وزارت راه و شهرسازی و آزمایشگاه‌های کنترل کیفیت شرکت‌های بزرگ راهسازی، دستگاه‌های قدیمی خود را با دستگاه‌های جدیدتر و دقیق‌تر جایگزین کرده‌اند. دلیل اصلی این جایگزینی، تکرارپذیری بالای نتایج و کاهش اختلاف بین آزمایشگاه‌های مختلف بوده است.

یکی از آزمایشگاه‌های معتبر تهران که سالانه بیش از ۵۰۰۰ نمونه قیر آزمایش می‌کند، پس از تغییر دستگاه نقطه نرمی خود گزارش داد که ضریب تغییرات نتایج از ۱٫۸ درجه به کمتر از ۰٫۴ درجه کاهش یافته است. این یعنی اعتماد کامل به نتایج و کاهش چشمگیر احتمال خطا در تأیید یا رد محموله‌های قیر.

انواع قیر و اهمیت نقطه نرمی برای هر کدام

قیر ۶۰/۷۰: معمولاً نقطه نرمی بین ۴۶ تا ۵۴ درجه

قیر ۸۵/۱۰۰: نقطه نرمی بین ۴۲ تا ۵۲ درجه

قیرهای پلیمر دار (PG گرید): گاهی نقطه نرمی بالای ۸۰ درجه

قیرهای محلول (MC و RC): نقطه نرمی پایین‌تر به دلیل وجود حلال

هرچه نقطه نرمی بالاتر باشد، قیر در برابر تغییر شکل در دمای بالا مقاوم‌تر است، اما از طرف دیگر ممکن است در دماهای پایین ترک‌خوردگی بیشتری داشته باشد. بنابراین انتخاب قیر مناسب بدون اندازه‌گیری دقیق نقطه نرمی تقریباً غیرممکن است.

چالش‌های آزمایش در دماهای بالا

برای قیرهای اصلاح‌شده با پلیمر یا قیرهای با درجه نرمی بالای ۸۰ درجه، آزمایش در آب ممکن نیست (چون آب در ۱۰۰ درجه می‌جوشد). در این موارد باید از گلیسیرین یا روغن سیلیکون استفاده کرد. دستگاهی که فقط برای آزمایش در آب طراحی شده باشد، در این موارد کاملاً بی‌استفاده خواهد بود. دستگاه‌های حرفه‌ای معمولاً حمام دوکاره دارند و به راحتی بین آب و گلیسیرین سوئیچ می‌کنند.

کلام آخر

تست نرمی قیر با رعایت دقیق استاندارد ASTM D36 یکی از پایه‌ای‌ترین آزمایش‌هایی است که کیفیت نهایی میلیون‌ها تن آسفالت و ایزوگام مصرفی در کشور را تضمین می‌کند. تجربه سال‌های طولانی کار در آزمایشگاه‌های مرجع و پروژه‌های بزرگ راهسازی نشان داده است که هرچه دقت دستگاه بالاتر باشد، هزینه‌های تعمیر و بازسازی روسازی کمتر خواهد بود.

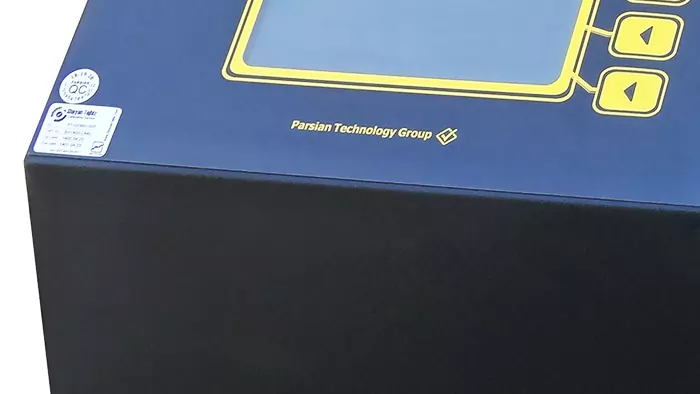

شرکت‌های دانش‌بنیان ایرانی امروزه توانسته‌اند دستگاه‌های نقطه نرمی قیر را با دقت و کیفیت کاملاً مشابه بهترین برندهای خارجی و حتی در مواردی بالاتر تولید کنند. انتخاب دستگاهی که تمام جزئیات استاندارد را رعایت کرده باشد، سرمایه‌گذاری بلندمدت در کیفیت پروژه‌ها و کاهش هزینه‌های جانبی است.

در نهایت، اگر قصد خرید یا ارتقای دستگاه نقطه نرمی قیر دارید، توصیه می‌کنیم حتماً به شرکت‌های دانش‌بنیان داخلی مانند پارسیان تکنولوژی مراجعه کنید که سال‌هاست با تکیه بر دانش فنی بومی، تجهیزات دقیق و قابل اعتمادی را برای آزمایشگاه‌های کشور تأمین می‌کنند.
